今回ご紹介するのは、産業用画像検査カメラ向けの遮光フード筐体を板金加工でオーダー製作した事例です。
なぜこの形状が必要だったのか、どのように製作されたのかを解説します。
製造ラインや物流ラインでの画像検査・バーコード読み取りに、照明条件が変わるたびに読み取りエラー率が上がる。
ラインの窓から差し込む外光が反射して、カメラが誤検知を起こす。検査精度を安定させるために照明設備を増やしたが、それでも改善しきれない。
こうした「外光由来のトラブル」を根本から解決する手段のひとつが、カメラ専用の遮光フード筐体です。
市販の汎用フードでは形状・取り付け寸法・遮光範囲のいずれかが現場に合わず、オーダー製作に行き着くケースが少なくありません。
この筐体の形状が意味すること：遮光フードの設計思想

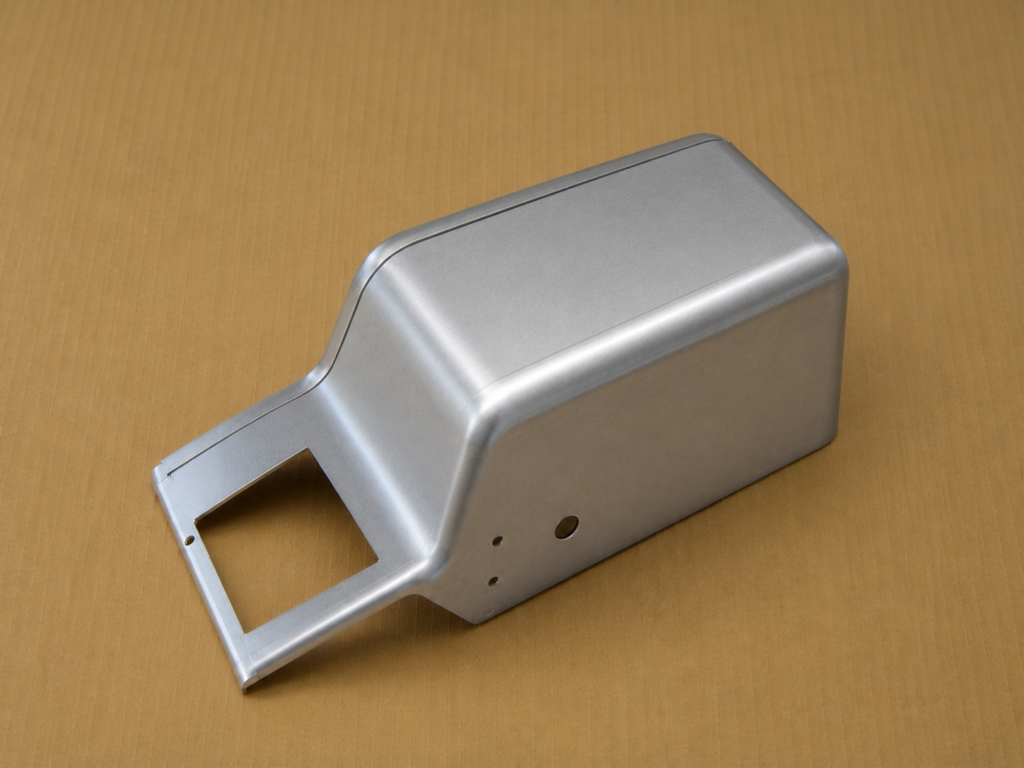

今回の筐体で最も特徴的なのは、正面の大きな開口部から前方に向かって傾斜しながら延びるフード形状です。
一見すると複雑な形状ですが、それぞれの部位に機能的な理由があります。
正面開口部はカメラのレンズ・センサーが向く方向で、被写体（バーコード・製品・マーキング等）からの光を取り込む窓です。
開口サイズはカメラの画角と作動距離（ワーキングディスタンス）に基づいて計算されており、必要な視野角を確保しながら余分な外光を遮断する最小限の開口に設計されています。
傾斜したフード部分は、斜め上方・側方からの外光がカメラレンズに直接入射することを防ぐための構造です。
天井照明・窓からの自然光・隣接する設備の照明が、このフードによって遮られます。
傾斜角度は設置環境の外光方向を分析したうえで決定されています。
側面の丸穴はケーブル引き出し口や、カメラ固定用のネジ穴として機能します。
カメラ本体・照明・信号ケーブルの取り回しを考慮した配置になっています。
このような用途特化型の形状は、既製品では対応できないため、板金加工によるオーダー製作が選択されました。
素材の選定：アルミニウム合金を選んだ理由
今回の筐体はアルミニウム合金（A5052）を使用しています。
産業用カメラの筐体・フードにアルミが選ばれる理由は次の点にあります。
軽量性として、カメラは多くの場合、アームやブラケットを介して設備フレームに取り付けられます。
筐体が重いと取り付け部への負荷が増し、振動による位置ズレのリスクも高まります。アルミはステンレスに比べて比重が約3分の1であり、カメラ周辺部品の軽量化に有利です。
加工性については、アルミはステンレスと比べてレーザー切断・曲げ加工・切削加工のいずれも加工しやすい素材です。
複雑な形状のオーダー品を短納期で製作する際に、加工コストを抑えやすい点もメリットのひとつです。
非磁性として、画像検査ラインでは磁気センサーや電磁機器が近接して配置されるケースがあります。
アルミは非磁性体であり、周辺機器への磁気的な影響を与えません。
表面仕上げはアルマイト処理（陽極酸化処理）を施しています。
アルマイトはアルミ表面に酸化皮膜を形成し、耐食性・耐摩耗性を高めます。また、マットなシルバー色の外観は、製造ラインでの乱反射を抑える効果もあります。
参考：一般社団法人 日本アルミニウム協会「アルミニウムの特性と用途」 https://www.aluminum.or.jp/
製作工程：複雑な形状を板金加工で実現する
展開図の設計と干渉確認
傾斜した庇部分とボックス本体が一体となったこの形状は、展開図を作成する段階で板材の干渉と曲げ順序を慎重に検討する必要があります。
3DCADを使って展開形状を確認し、どの順番で曲げるかを製作前に詳細に計画しています。
曲げ順序を誤ると、後の工程で金型が入らなくなる「曲げ順序干渉」が発生します。
特に今回のような段差・傾斜を持つ複合形状は、この計画段階の精度が最終的な仕上がりを左右します。
レーザー切断
A5052の板材をレーザー加工機で切り出します。
開口部の寸法精度はカメラの取り付けに直結するため、±0.1mm以内の切断精度を目標に管理しています。
アルミのレーザー切断は、ステンレスと異なり反射率が高いため、加工パラメータ（出力・速度・アシストガス圧）の設定に注意が必要です。
切断端面の品質を安定させるため、加工条件は板厚・合金種ごとに最適化しています。
プレスブレーキによる多工程曲げ
今回の形状は、平面・傾斜・段差が組み合わさった複合形状であり、複数回の曲げ工程が必要です。
各曲げ工程の順序と金型の選定を事前に計画し、段取りを効率化しながら精度を確保しています。
アルミはステンレスと比べてスプリングバックが小さい一方、曲げ部にクラック（割れ）が発生しやすい特性があります。
曲げRの最小値を素材の板厚・グレードに応じて設定し、クラックリスクを管理しています。
溶接・組み立て
一枚の板材では成形できない部位は、複数のパーツに分けて製作し、TIG溶接で接合しています。
アルミのTIG溶接は、酸化皮膜の除去と入熱管理がポイントです。溶接後は歪みを修正し、全体の寸法を確認しています。
アルマイト処理
全体にアルマイト処理を施し、表面に均一な酸化皮膜を形成します。皮膜厚さはJIS H 8601に基づいて管理し、耐食性と表面硬度を確保しています。
参考：一般社団法人 精密工学会 https://www.jspe.or.jp/
参考：日本産業規格（JIS）H 8601 アルミニウム及びアルミニウム合金の陽極酸化皮膜 https://www.jisc.go.jp/
遮光フード筐体のオーダー製作を検討するときの確認事項
産業用カメラの遮光フードをオーダー製作する際に、設計・調達担当者が事前に整理しておくべき情報をまとめます。
カメラの画角と作動距離を明示するとして、フードの開口寸法と奥行き（フード長）は、カメラの画角と被写体までの作動距離から幾何学的に計算されます。
カメラの型番・レンズスペックと作動距離を業者に伝えることで、適切な開口寸法を算出できます。
設置環境の外光条件を伝えるについては、どの方向から外光が差し込むかを明確にすることで、フードの形状・傾斜角度の設計に反映できます。
天井照明の位置・窓の方向・隣接設備の照明まで情報として伝えることが理想です。
ケーブル引き出し方向と取り付け方法を伝えるとして、ケーブルの引き出し位置・カメラの固定方法（ネジ穴位置・ブラケットの形状）を設計段階で決めておくことで、後付け加工による精度低下を防げます。
表面処理と反射率の要件を確認するについては、遮光フードの内面が光を反射すると、内部での多重反射が発生してカメラの検査精度に影響する場合があります。内面の反射率を下げるために、アルマイト後に艶消し塗装を追加するケースもあります。
参考：一般社団法人 日本機械工業連合会 https://www.jmf.or.jp/
まとめ
産業用カメラの遮光フード筐体は、カメラスペックと設置環境に依存した「一品一様」の設計が求められる部品です。
市販品で代用できない場合、板金加工によるオーダー製作が現実的な選択肢となりますが、設計段階での情報共有が品質を大きく左右します。
画角・作動距離・外光条件・ケーブル取り回し・表面反射率の要件を事前に整理したうえで業者と打ち合わせることが、意図した遮光性能を持つ筐体を製作するための基本的なアプローチです。
