ステンレス筐体の丸み加工、同じ図面でも仕上がりがこんなに違う【業者選び3つのポイント】

今回ご紹介するのは、エッジに丸みを持たせたステンレス筐体の精密板金加工事例です。「高級感が欲しいけど、どうすればいいかわからない」「小ロットでも対応してくれる業者を探している」という方に、ぜひ読んでいただきたい内容です。

見た目のことを話す前に、まず技術的な話を少しだけさせてください。

ステンレスの板金加工でコーナーに自然な丸みを出すのは、実はかなり難しい加工です。単純に「角を削る」だけなら簡単ですが、面全体のRが均一で、かつヘアライン研磨の方向が統一されている状態を実現するには、加工の順番・治具の設計・研磨の技術が三位一体で揃っていなければなりません。

安価な加工業者に依頼すると、よくある失敗がこれです。

コーナーのRが左右で微妙に違う。研磨の方向が面ごとにバラバラで、光の当たり方で粗さが目立つ。溶接跡が残っていて、高級感どころか逆に粗雑に見える。

「同じ図面を出したのに、業者によってこんなに違うのか」と愕然とした経験がある方もいるのではないでしょうか。それはあなたのせいではなく、ステンレス筐体の外観仕上げは業者の技術差が非常に出やすい領域だからです。

参考：日本板金工業組合連合会「板金加工の品質管理」 https://www.nippanko.or.jp/

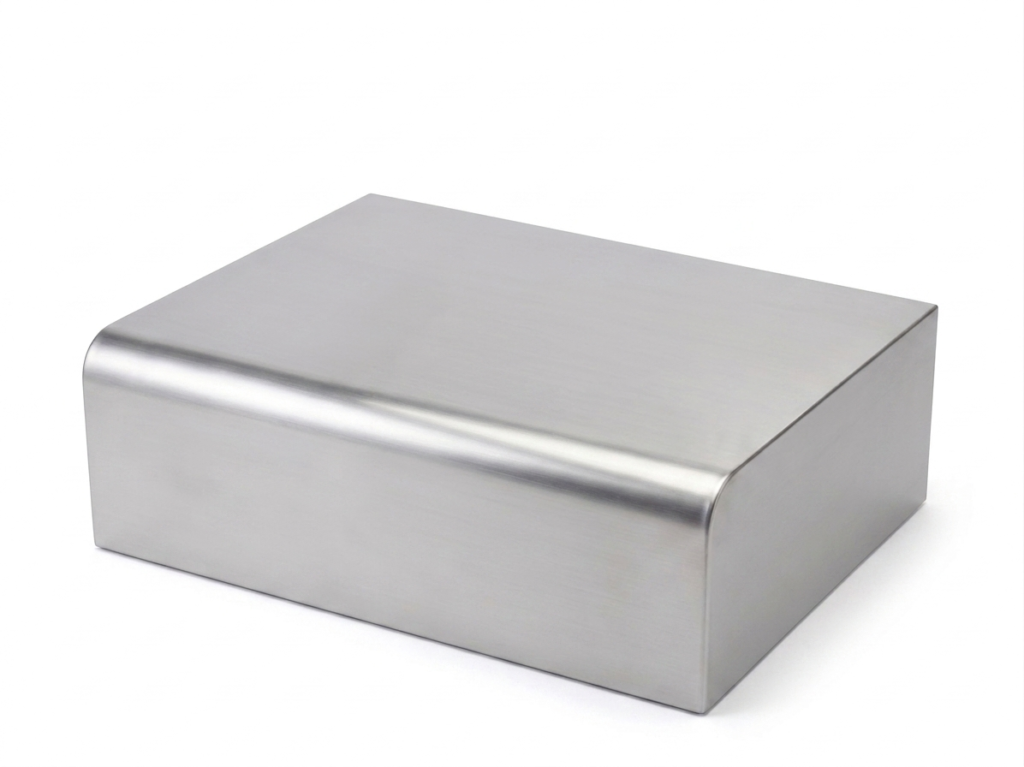

今回製作したのは、医療・計測機器向けのステンレス製ボックス型筐体です。製品の性質上、清潔感と高級感が求められ、触れたときの「上質さ」が購買判断に直結するものでした。

発注側の要件はこうです。外形寸法は約250mm×200mm×80mm。コーナーのRは全周均一でなめらかな曲線を維持すること。表面はヘアライン仕上げで、傷・ムラ・研磨方向のズレは一切NG。試作数量はわずか3個からのスタートでした。

「3個じゃ受けてもらえないかも…」と半ば諦めていたのですが、今回依頼した業者は小ロット試作を得意としており、むしろ「試作こそ丁寧にやらないと量産で困る」という考え方を持っていました。この一言で、信頼度がぐっと上がりました。

今回の加工で特に重要だったのは、以下の3つの工程です。

コーナーに丸みを持たせる加工は「R曲げ」と呼ばれます。ただ曲げるだけでなく、スプリングバックを計算した上でのR補正が必要で、素材のロットごとに硬さが微妙に異なるため、毎回テスト曲げで確認する工程が欠かせません。

今回使用したのはSUS304、板厚1.5mm。目標Rに対して±0.3mm以内という精度で仕上げています。

R曲げをした後の接合部分は、TIG溶接で仕上げています。溶接後の研磨工程で、ビード（溶接盛り上がり）を完全に除去しつつ、母材のヘアライン方向に合わせて研磨し直す。この「継ぎ目のなさ」が、高級感を生む最大のポイントです。

「どこで溶接したか、表面からはわからない。」これが理想の仕上がりです。

参考：一般社団法人溶接学会「TIG溶接の基礎と応用」 https://www.jwes.or.jp/

最も見落とされがちで、最も仕上がりに影響するのがこの工程です。ステンレスのヘアライン仕上げは、研磨方向が1度でもズレると、光の反射で素人目にもムラがわかります。

今回は専用の研磨治具を製作し、全面の研磨方向を完全に統一。展示会や商談の場で手に取られても、どの角度から見ても美しい仕上がりを実現しました。

試作・小ロット専門の板金業者を探すときに、絶対確認してほしいことがあります。

「試作の最小ロットは何個から？」を最初に聞く

当たり前のようですが、これを最初に聞かない人が意外と多い。「どうせ最低50個とか言われるでしょ」と諦めて確認しない。実は1個・3個から対応している業者は存在します。そして、小ロット対応に慣れている業者ほど段取りが上手く、品質も安定している傾向があります。

「外観品質のNG基準を一緒に確認してくれるか」

図面だけ渡して「あとはよろしく」では、仕上がりのイメージが合わないことがあります。依頼前に「こういう傷はNG」「このくらいのムラは許容できる」という基準を一緒に決めてくれる業者は信頼できます。サンプル品を見せてくれる業者ならなお良し。

「過去の外観仕上げ事例の写真を見せてもらう」

百聞は一見に如かず。実際の加工写真を見せてもらうことで、業者の得意・不得意が一目でわかります。外観事例を積極的に公開している業者は、それだけ仕上がりに自信がある証拠です。

参考：ものづくりマッチングサイト「MEKIKI」 https://mekiki.monodukuri.com/

今回の事例のように、**「高級感を出したい」「丸みのある仕上がりにしたい」「小ロットから試したい」**という三拍子が揃ったニーズには、精密板金加工の専門業者への相談が一番の近道です。

ホームページや実績写真を丁寧に公開している業者は、それだけ技術と仕上がりに自信がある。逆に言えば、実績写真がほとんどないサイトには、少し慎重になった方がいいかもしれません。

「見積だけでも」という相談でも、丁寧に対応してくれる業者を選ぶことが、最終的な製品の品質と会社の信頼につながります。

今回の事例を通じて感じたのは、製品の見た目が持つ力の大きさです。中身がいくら優れていても、筐体の仕上がりが粗ければ、それだけで「安っぽい」という第一印象を与えてしまいます。

逆に、丁寧な丸みと均一なヘアライン研磨で仕上げられたステンレス筐体は、それだけで製品の価値を何倍にも引き上げます。

「どうせ筐体はコストを抑えるところ」という考えを、少し見直してみませんか？外観品質に投資することが、展示会・商談・量産の全ステージで効いてくる。今回の事例が、その一歩を踏み出すきっかけになれば嬉しいです。
